MRn系列多通道光纤旋转接头

MRn系列多通道光纤旋转接头
发布时间:2023-12-07 17:00浏览次数:

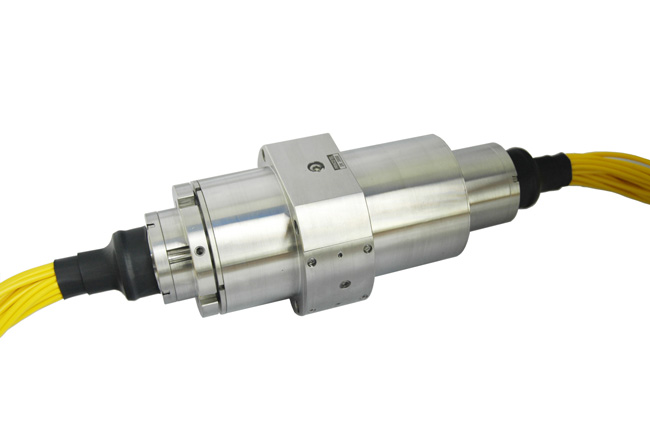

MRn系列多通道光纤旋转接头(光纤滑环)

MR24-155-28

 点击大图



MRn系列多路光纤旋转接头可以提供多达20-50个独立的光纤 通道。2-7,8-12,13-19和20-50 路独立光纤通道的任选。对全部光纤通道而言,插入损耗及回传损耗均保持相同数值。光纤滑环在旋转过程中无盲点。无论对于单模或多模光纤,其串扰指标 均<-60dB。

MRn中所有通道,可以是单模光纤,多模光纤或两者结合。换言 之,在一MRn光纤滑环中可同时实现850nm,1310nm 和1550nm 三个窗口的应用。 在实际应用中,建议首先选择较少光纤通道的滑环,以减小系统体积,降低成本。如必须选用多路光纤系统,MRn是最好选择。

所有光纤旋转接头的插入损耗及回传损耗,均通过光纤熔接的方式完成。即测试数据中不包括光纤连接器的带来的额外附加值。

 技术参数

参数 数值
波长范围 1270-1610 nm for SM; 850 and 1310 nm for MM
插入损耗 <6 dB (typical: 2-3 dB)
插损变化 ~+/-0.5 to 1 dB
回传损耗 45 dB
通道串扰 >50 dB (典型值: 63 dB)
色        散 <0.01 ps/nm
偏振模色散 <0.01 ps
最大转速 200 转/分
承受拉力 10 N
起始力矩 <1 Nm
预估寿命 10 亿转
承受功率 23 dBm
工作温度 -40 to 65 C
保存温度 -45 to 75 C
 封装型式 尾纤输出
机体材料 不锈钢
光缆规格 SM/MM w/3 mm 护套, 1 m (Kevlar/PVC or 铠装)
连接器种类 FC, SC, ST, SMA, LC or /APCs
实际尺寸 67 mm dia. x 221 mm length
实际重量 3.5 kg
振动标准 MIL-STD-167-1
冲击标准 MIL-STD-810F
IP rating IP 65

 订单编码
MRn- 工作波长- 光纤类别- 连接器类型

 文件下载
MRn外形图
