MXn 型多通道光纤旋转接头

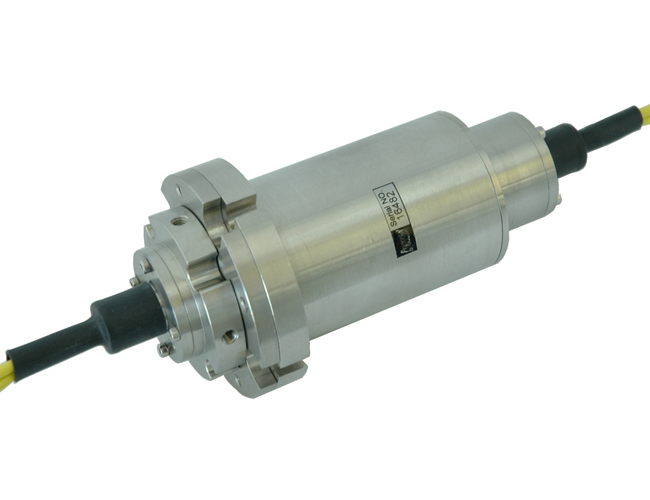

MX2-155-28

 点击大图

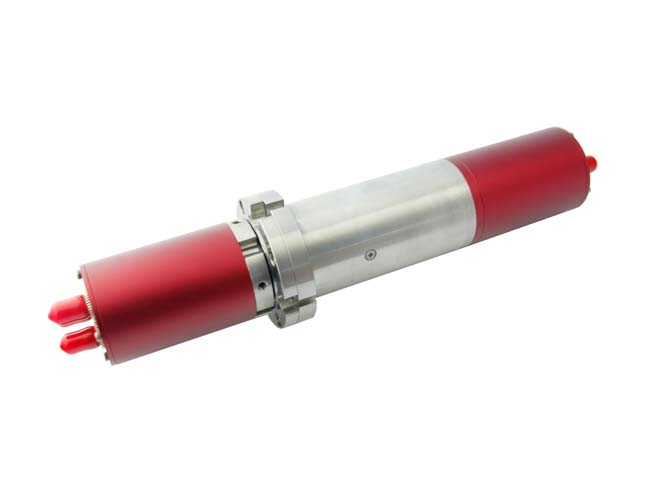

MX2FC-155-28

 点击大图



MXn 系列多通道光纤旋转接头包括可以提供2-3独立光纤通道的MXnS型及4-7通道的MXn型。两者安装尺寸相同,但后者的机体长度稍长一些。MXn系列结构精巧,便于与电滑环或射频滑环集成。MXn具有理想的光学参数,低插损,高回损和低串扰。

MXn可以是单模光纤通道,多模通道,或两者相结合的型式。

所有光纤旋转接头的插入损耗及回传损耗,均通过光纤熔接的方式完成。即测试数据中不包括光纤连接器的带来的额外附加值。



 技术参数

 参数  数值
波长范围  1270-1610 nm/单模; 850 and 1310 nm/多模
 插入损耗  <5 dB (典型值: 2-3 dB)
插损变化 ~+/-0.5 to 1 dB
回传损耗(单模) >45 dB
通道串扰  >50 dB (典型值: 63 dB)
 色       散  <0.01 ps/nm
偏振模色散  <0.01 ps
 最大转速  300 转/分
承受拉力  10 N
 起始力矩  <1 Nm
预估寿命  2亿转
 承受功率  23 dBm
工作温度  -40 to 65 C
 保存温度  -45 to 75 C
封装型式 尾纤输出 或 插口(FC or ST; 最多3通道)
 机体材料  不锈钢
光纤种类  SM or MM w/3 mm jacket (Kevlar/PVC or armor)
 连接器种类  FC, SC, ST, SMA, LC or /APCs
实际尺寸  44 mm 直径x 136 mm 长
 实际重量  ~1.5 kg
振动标准  MIL-STD-167-1
 冲击标准  MIL-STD-810F
IP rating Up to IP 65

  订单编码

MXnS (n=2-3), MXn(n=4-7), or MXnL(IP65; n=4-7)- 工作波长- 连接器类型- 光纤类别
