ZJn超集成多通道光纤旋转接头

ZJn超集成多通道光纤旋转接头
发布时间:2023-12-07 16:58浏览次数:

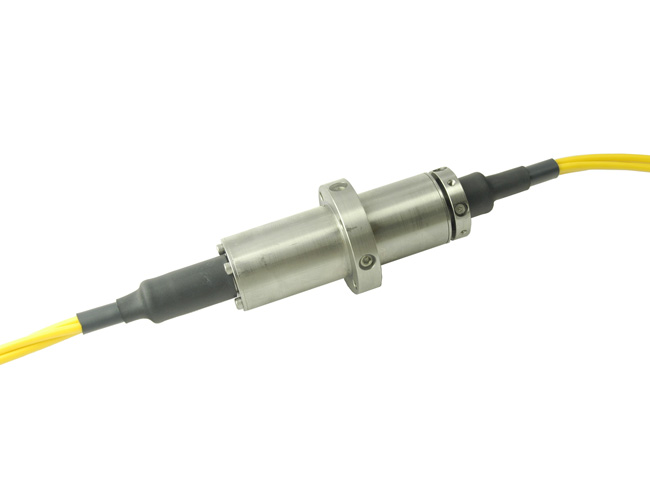

ZJn 系列超集成多通道光纤旋转接头(光纤滑环)

ZJ2-155-28

点击大图



基于Princetel 追求小型化光纤滑环的目标,我们最新推出了超级集成化的ZJn系列光纤旋转接头。ZJn可替代MXn型2-3通道光纤旋转接头,更适用于电滑环,射流环或 相对紧凑的空间。在缩小体积的同时,保证了ZJn同样具有低插入损耗,低串扰和高回传损耗。单模或多模光纤可单独或混合使用。

所有光纤旋转接头的插入损耗及回传损耗,均通过光纤熔接的方式完成。即测试数据中不包括光纤连接器的带来的额外附加值。

技术参数

参数 数值
波长范围 1270-1610 nm for SM; 850 and 1310 nm for MM
插入损耗 <5 dB (典型值 2-3 dB)
插损变化 ~+/-0.5 to 1 dB
回传损耗 (SM) >45 dB
通道串扰 >50 dB (典型值: 63 dB)
色        散 <0.01 ps/nm
偏振模色散 <0.01 ps
最大转速 400 转/分
承受拉力 10 N
起始力矩 <1 Nm
预估寿命 100-200 million revolutions
承受功率 23 dBm
工作温度 -40 to 65 C
保存温度 -45 to 75 C
封装型式 尾纤输出
机体材料 不锈钢
光缆规格 SM or MM w/3 mm jacket (Kevlar/PVC or 铠装)
连接器种类 FC, SC, ST, SMA, LC or /APCs
实际尺寸 25 mm dia. x 120 mm length
实际重量 ~0.5 kg
振动标准 MIL-STD-167-1
冲击标准 MIL-STD-810F
IP rating IP 60

 订单编码
ZJn (n=2-3)- 工作波长- 光纤类别- 连接器类型

 文件下载
ZJn外形图
