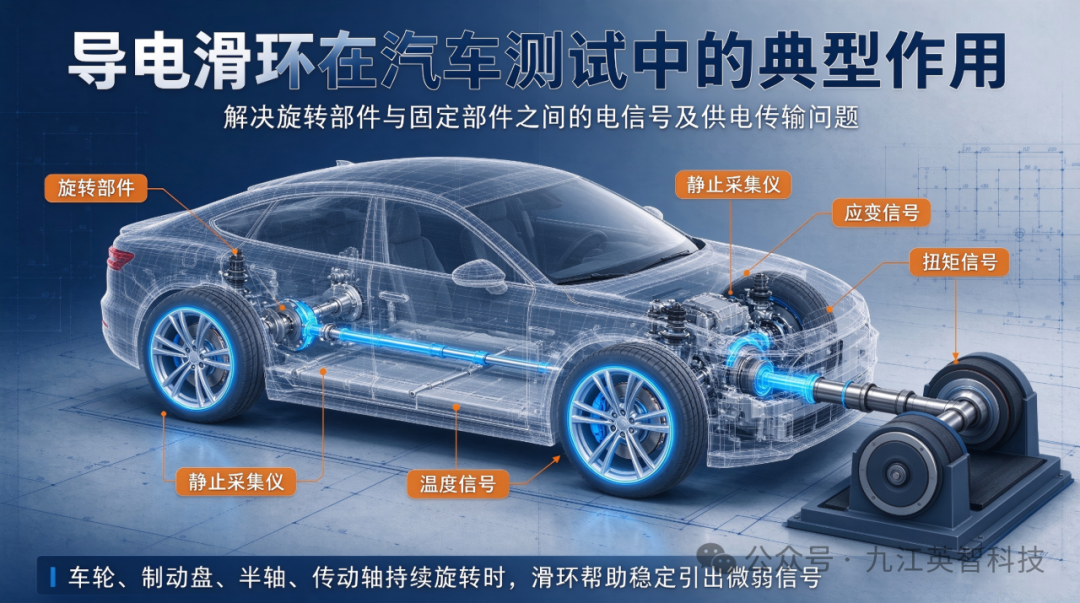

近期，汽车行业关于极端制动测试中出现踏板支架断裂的讨论，使整车研发验证的完整性再次受到关注。无论具体车型和测试方案如何，汽车制动、底盘、动力总成等环节都离不开对旋转部件电信号与供电的传输。导电滑环正是解决这一类旋转电气连接的常见部件之一。以下仅从行业测试角度，介绍导电滑环在汽车测试中的典型位置与作用。

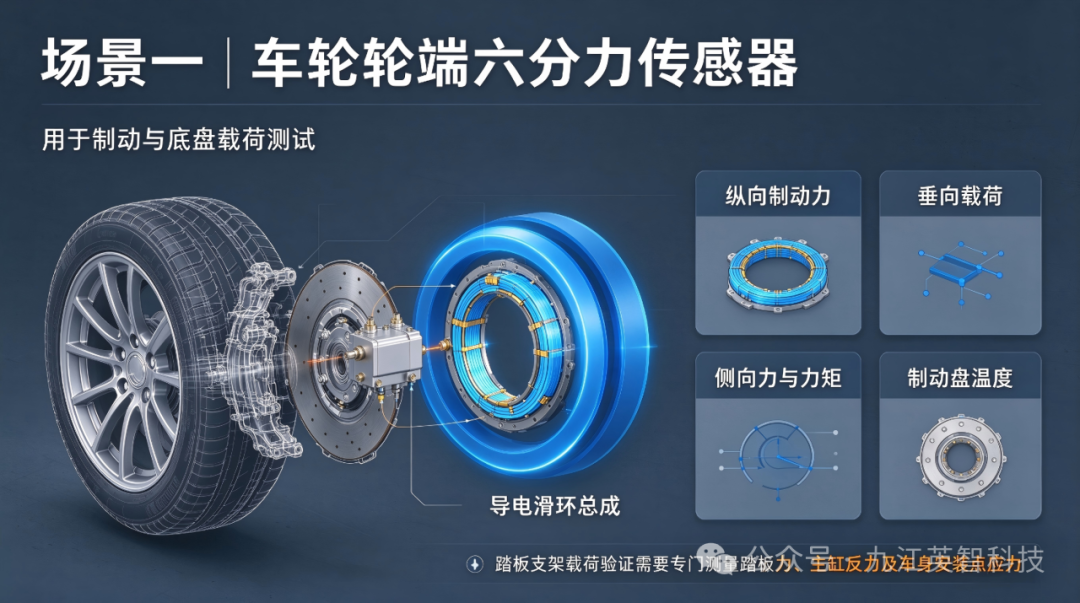

一、车轮轮端六分力传感器｜制动与底盘载荷测试
2026·九江英智科技
安装：轮毂与轮辋之间可选集成导电滑环或无线遥测方案。采集纵向制动力、垂向载荷、侧向力、制动扭矩等多向力与力矩，获取各车轮真实受力，支撑悬架、转向节载荷分析与载荷谱输入；同时传输制动盘热电偶、应变片、加速度传感器信号，监测制动温升、振动冲击，用于热衰退评估、强度仿真与疲劳验证。
注：制动踏板支架载荷需单独测试，无法通过车轮六分力直接反推；并非所有制动测试都需要配置六分力传感器与滑环。
二、制动盘/制动器台架实验滑环｜制动器单体耐久验证
2026·九江英智科技
安装：制动盘 / 制动鼓试验台主轴端制动器台架开展耐久、热疲劳、制动 NVH 测试时，滑环把旋转侧热电偶、应变片信号传给静止采集设备，监测制动盘温度场、旋转件应力，评估热变形、热裂纹风险，验证连续制动工况下制动器结构稳定性。
摩擦片等静止侧传感器信号一般直接布线，无需滑环。

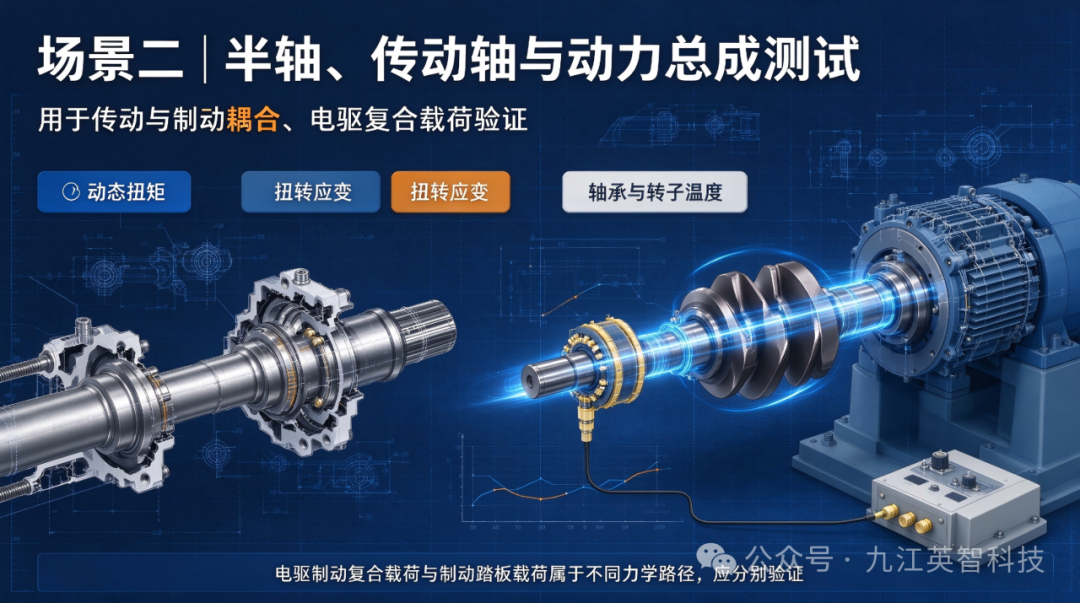

三、半轴 / 传动轴扭矩测试滑环｜传动与制动耦合测试
2026·九江英智科技
安装：半轴、传动轴轴端（空心轴 / 轴端滑环，部分型号防尘防水）实车路试、底盘台架场景下，采集急刹、ABS 工作时半轴动态扭矩与扭转应变。量化制动反向扭矩沿传动链的传递数据，为传动系统、底盘连接点强度分析提供依据。
半轴扭矩不能直接代表踏板支架载荷，两项需分开验证。

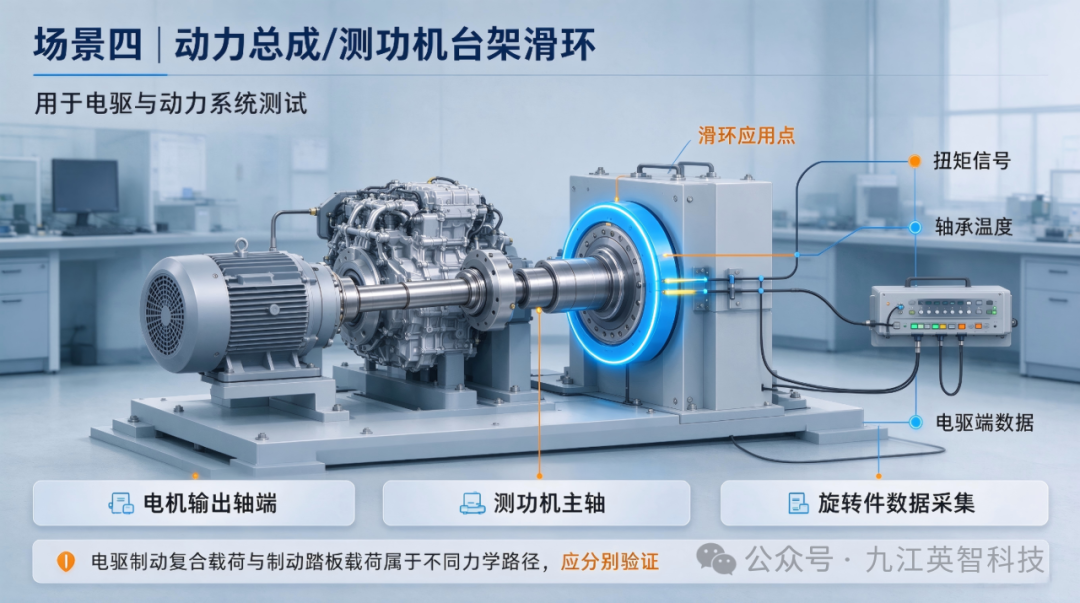

四、动力总成 / 测功机台架滑环｜电驱与动力系统测试
2026·九江英智科技
安装：曲轴、电机输出轴、测功机主轴动力总成加载试验，采集旋转部件扭矩、轴承温度、振动数据；新能源车型重点用于电制动 + 液压制动耦合工况测试，评估复合制动载荷对传动系统的影响。
电驱复合载荷不会直接传导至制动踏板机构，二者力学路径相互独立。

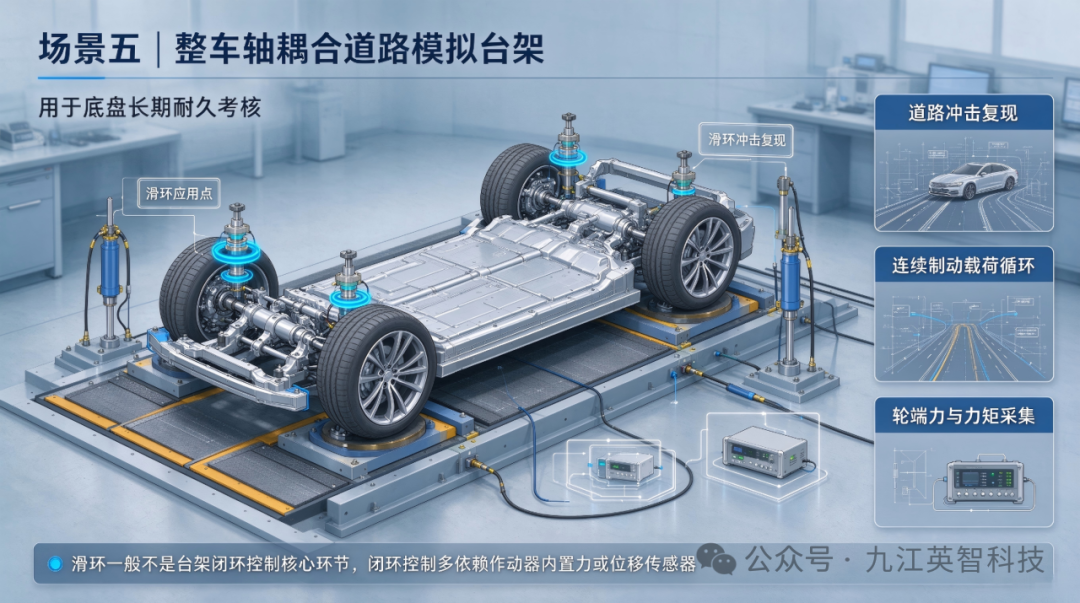

五、整车轴耦合道路模拟台架｜底盘长期耐久考核
2026·九江英智科技
安装：主轴加载端、车轮主轴传感器位置实验室复现路面冲击、连续制动载荷，开展底盘耐久试验。轮端若使用旋转测力传感器，依靠滑环传输力与力矩信号；台架闭环控制依靠作动器自带传感器，滑环不属于控制核心。
补充：容易混淆的同类部件
方向盘时钟弹簧：实现方向盘旋转通信，传输气囊、按键信号，主流为扁平排线结构，不属于测试用导电滑环。
轮毂电机：研发样机偶尔使用滑环传输转子传感器信号；量产方案多用无线、旋转变压器，滑环并非主流。
——————九江英智科技

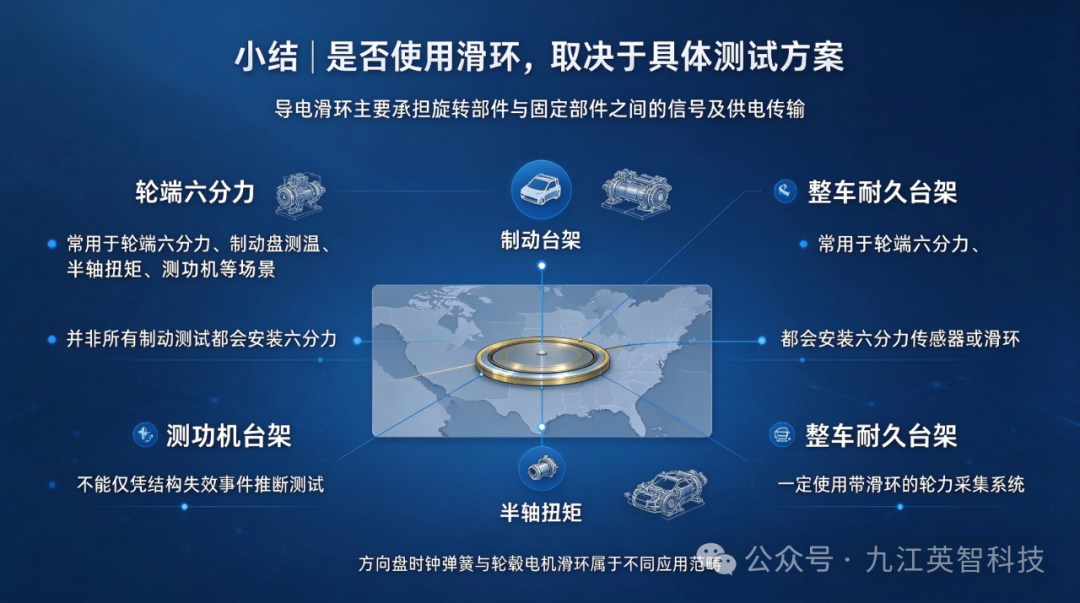

小结
导电滑环的核心价值：在旋转工况下稳定传输传感器供电与微弱信号，广泛用于轮端六分力、制动器台架、半轴扭矩、测功机等汽车测试。是否选用滑环、选型规格，由测试目标和方案决定。
