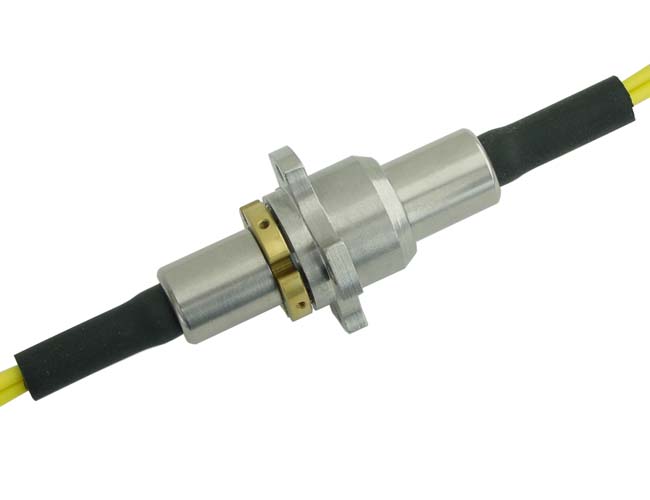

MJ2 双通道光纤旋转接头(光纤滑环)

MJ2-155-28

 点击大图



MJ2 可提供两个独立的光纤通道,可以是双多模光纤或一根单模/一根多模光纤。如需要两根单模光纤通道,请参阅MXn型光纤滑环。MJ2保证在旋转的情况下光信号不间断传输。 没有盲点。MJ2是专利产品,具有很高的性价比。

所有光纤旋转接头的插入损耗及回传损耗,均通过光纤熔接的方式完成。即测试数据中不包括光纤连接器的带来的额外附加值。

 技术参数

 参数 数值
波        长 1310/850 nm or 1310/1550 nm
插入损耗 <4 dB/通道1, <6 dB/通道 2
插损变化 <+/-1 dB
回传损耗 ~15 dB
通道串扰 >50 dB
最大转速 100 转/分
承受拉力 10 N (900 um jacket)
起始力矩 <0.2 Nm
预估寿命 100-200 million revolutions
承受功率 23 dBm
工作温度 -40 to 72 C
保存温度 -45 to 75 C
封装型式 双端尾纤输出
机体材料 不锈钢
光缆规格 MM w/3 mm cable (Kevlar lined) or 铠装
连接器种类 FC, SC, ST, SMA, or LC
实际尺寸 20 mm dia. x 65 mm length
实际重量 100 g
振动标准 MIL-STD-167-1A
冲击标准 MIL-STD-810G
IP rating IP 60 (IP65 可选)


订单编码
MJ2- 工作波长- 光纤类别- 连接器类型
